RN1

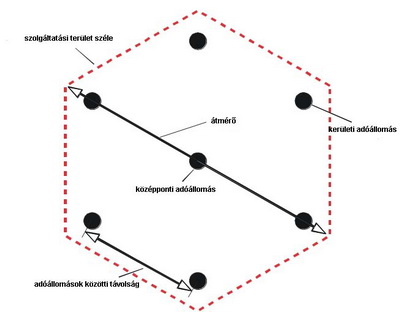

Reference Network 1 - referencia hálózat 1 - Hét adóállomásból álló referencia hálózat, amelyet nagy kiterjedésű DVB-T egyfrekvenciás (SFN) hálózatok modellezésére terveztek. A hálózat nyitott, azaz az adóállomások körsugárzó antenna iránykarakterisztikával rendelkeznek. Az adóállomások egy hatszögletű rács középpontjában és csúcspontjain helyezkednek el, a szolgáltatási területről feltételezzük, hogy mintegy 15%-al haladja meg az adóállomások által kijelölt hatszög területét. Ezt a referenciahálózatot (RN1) állandóhelyű (RPC1), kültéri/mozgó- (RPC2) és beltéri (RPC3) vételhez alkalmazzák a III. és a IV./V. TV sávban. A hatszög középpontjában elhelyezkedő gerincadó állomás (főadó) megfelelő értékű hasznos antennamagassággal kell rendelkezzen. Az adóberendezések közötti távolság jellemzően 50 km (RPC2 esetén) és 40 km (RPC3 esetén), de legfeljebb 70 km (RPC1 esetén).
